سوئیچ های حساس به سطح (Level switch):
سوئیچ هاي سطح انواع مختلفی دارند که از آن جمله می توان، Capacitance و paddle flouter
را نام برد البته از هر گونه ارتفاع سنج دیگري نیز می توان یک سوییچ گرفت و آن را به
عنوان یک level switch به کار برد:
الف)سوییچ نوع Paddle
این سوییچ از یک موتور الکتریکی کوچک تشکیل شده است که در روي سطح مخزن نصب می شود،
و تا زمانی که سطح ماده مایع یا جامد درون مخزن به آن نرسیده به صورت عادي کار می کند.
در صورت رسیدن ماده به آن در مقابل چرخش آن ایستادگی می شود و جریان مصرفی آن بالا
می رود و با بالا رفتن جریان سوییچ می کند.
ب) سوییچ Floater:
این سوییچ در روي بدنه مخزن نصب شده و شامل یک کپسول هوا می باشد که در صورت رسیدن
سطح مایع به آن بالا رفته و سوییچ می کند.
ج) سوییچ Cpacitance:
این سوییچ از دو فلز تشکیل شده است که عملکردي شبیه به خازن دارند و چنان چه مایع در
بین آن دو قرار بگیرد، ظرفیت دي الکتریک خازن تغییر کرده و سوییچ می کند.
د) سوییچ مغناطیسی Magnetic:
این سوئیچ در نقطه ی تنظیم داراي یک آهنرباي دایم بوده و یک شناور که با سطح بالا و
پایین می شود و با رسیدن به آهنربا یک کنتاکت را قطع و وصل می نماید.

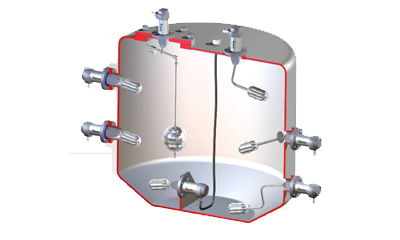

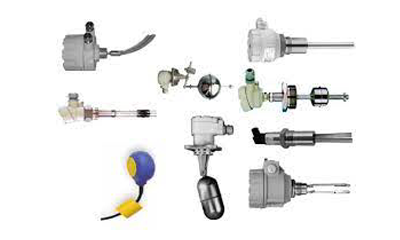

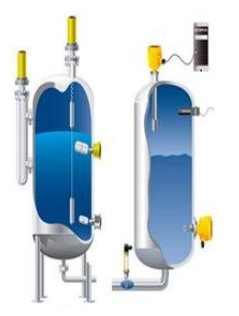

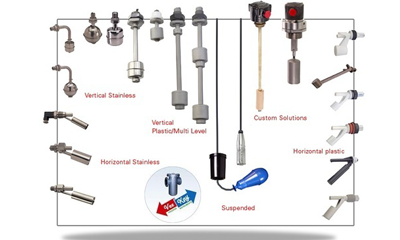

سوییچ های حساس به سطح
اندازه گیری ارتعاشات و فاصله
اندازه گیري ارتعاشات و فاصله در خصوص محورهاي گردان تجهیزات دوار نظیر کمپرسورها و
پمپ ها به منظور حفاظت آنها از ارتعاشات خم شدگی یا عدم هم محور بودن شفت و جابجایی
هاي ناشی از خورده شدن تراست بیرینگ ها در صنایع از اهمیت فراوانی برخوردار است.

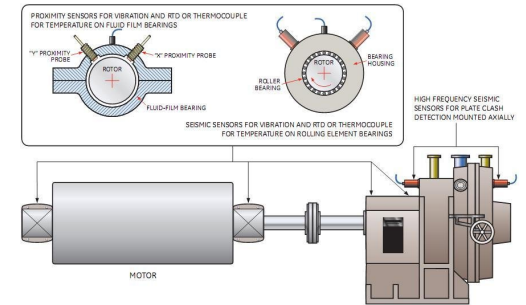

تجهیز دوار و پروب های مربوطه
روش های متعددي براي اندازه گیري این کمیت ها وجود دارد. عمده ترین روش مورد استفاده
در صنعت پراکسی میترها می باشند که از اصل جریان هاي فوکو بهره می گیرند.
ترانسدیوسر پراکسی میتری:
این نوع ترانسدیوسرها از سه قسمت اصلی تشکیل می شوند:
1. پروب و کابل متصل به آن
2. کابل رابط بین پروب و پراکسی میتر
3. پراکسی میتر

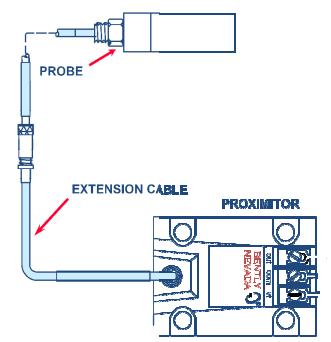

شکل زیر اجزاء اصلی ترانسدیوسر پراکسی میتري را نشان می دهد:
اجزاء اصلی ترانسدیوسر پراکسی میتری
تئوری اندازه گیری:
پراکسی میتر سیگنال رادیویی را تولید و از طریق کابل رابط به پروب می رساند و پروب
که نقش یک آنتن فرستنده و گیرنده را دارد، سیگنال را به سمت محور گردان ارسال می نماید.
امواج الکترومغناطیسی منتشر شده روي محور گردان که از آلیاژهاي فلزي می باشند جریان
فوکو تولید می کند و در نتیجه موج برگشتی را تضعیف می کند. موج برگشتی در پروب دريافت
دامنه ی آن آشکار می شود، در واقع گیرنده سیگنال مدوله شده AM را دمدوله می نماید.
میزان دامنه سیگنال دریافتی نشانگر فاصله پروب از محور می باشد.

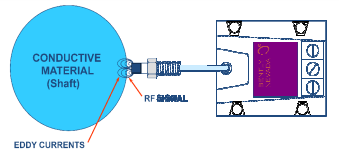

نحوه ی عملکرد پراکسی میترها
مدولاسیون سیگنال RF با توجه به فاصله ی پروب از شفت

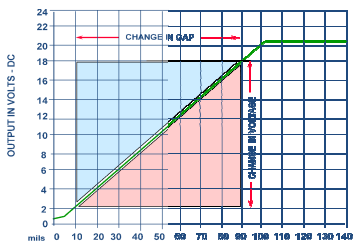

شکل زیر منحنی مشخصه ی یک نوع ترانسدیوسر پراکسی میتری را نشان می دهد:
منحنی مشخصه ی یک نوع ترانسدیوسر پراکسی میتری
