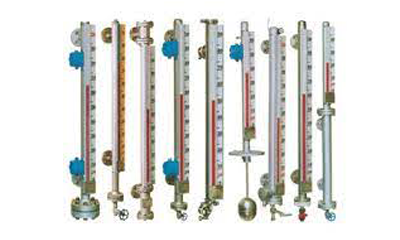

ارتفاع سنج مغناطیسی (Magnetic Level Gauge):

سطح سنج مغناطیسی وسیله ای مناسب جهت اندازه گیری و نمایش سطح مایع درون مخازن (روباز و تحت فشار) می باشد. مجموعه سطح سنج های مغناطیسی بسیاری از صنایع شیمیایی، پتروشیمی و پالایشگاهی، نفت و گاز، انرژی و نیروگاه، غذایی و دارویی، کاغذ و لاستیک و… مورد استفاده قرار می گیرد. این دستگاه را می توان با استفاده از اتصالات مخازن به راحتی بر روی آنها نصب نمود.

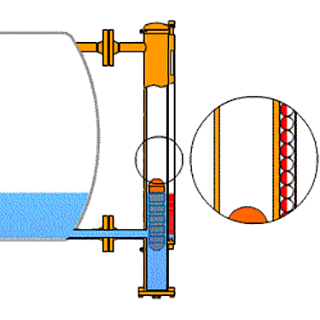

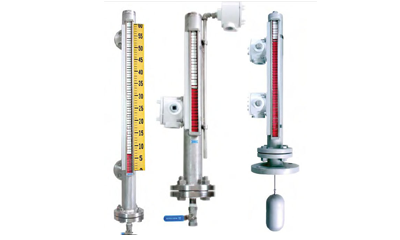

سطح سنج مغناطیسی از یک بدنه یا ستون تشکیل شده است که درون آن یک شناور (Floater) با آهنربای دائمی قرار گرفته است. شناور بر روی سطح مایع قرار میگیرد و همراه با آن بالا و پایین می رود.

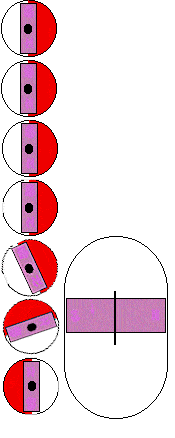

میدان مغناطیسی درون شناور با میدان مغناطیسی آهنربای نشانگر (Indicator) کوپل شده و آن را به حرکت در می آورد. نشانگر بر روی بدنه نصب می شود و هیچ گونه تماسی با مایع فرآیندی ندارد. به منظور کنترل سطح مایعات در فرآیندها می توان از دستگاه های کنترلی از جمله سوئیچ و ترانسمیتر مغناطیسی به راحتی بر روی آن استفاده نمود.

سطح سنج مغناطیسی کجا کاربرد دارد

o مخازن آب

o مخازن شیمیایی

o تانک های سوخت

o تانک های اسید

o دیگ های آب گرم و بخار

o صنایع پتروشیمی

o مخازن اسید (Acid Tank)

o بویلرها (Steam Drums, Boilers)

o مخازن دارای مایعات دو فازی (Interface Application)

o کندانسورها (Condensers)

o جداکننده ها (Separators)

o مخازن سرد (Cold Services)

o گاز مایع (Liquid Natural Gas)

مزایای سطح سنج مغناطیسی

o وضوح نشانگر

o دقت بالا

o قابلیت افزودن رله خروجی

o ایمن

o بدون نیاز به نگهداری یا بسیار کم

o نصب ساده و آسان

o قابل استفاده در انواع شرایط فرآیندی

o طول عمر بالا

o مکانیزم کاملا مکانیکی و بدون منبع تغذیه الکتریکی

معایب سطح سنج مغناطیسی

o وابسته به سایز غلطک دارای دقت محدودی است

o احتمال گرفتگی وجود دارد

o سایز بالای خط و وجود محفظه فرعی به دلیل نیاز داستن به شناور

o در موارد وجود سیال رنگی بهترین پیشنهاد برای سطح ینجی استفاده از سطح سنج های مغناطیسی می باشد.

در هنگام استفاده از گیج های مغناطیسی باید موارد زیر نیز در نظر گرفته شود:

o رعایت فاصله مناسب از سازه های فلزس

o به علت خاصیت مغناطیسی از جنس کربن استیل برای چمبر نمی توان استفاده کرد

o البته استفاده از استنلس استیل سری 300 به دلیل اینکه اهنربا نمی شود مناسب است و همچنین استفاده از جنس های غیرفلزی همچون پلی پروپیلن و PVC نیز مناسب می باشد.

o اتصال این نوع سطح سنج به دو صورت اتصال کنار – کنار و یا اتصال بالا و پایین می باشد.
