ارتفاع سنج راداری Radar Type:

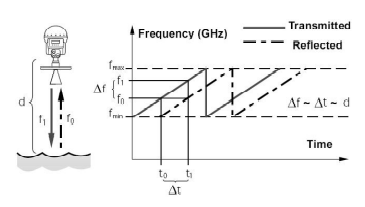

این نوع سیستم اندازه گیري با استفاده از امواج رادیویی کار می کند و اختلاف زمان بین ارسال و دریافت را از طریق تکنیک موج پیوسته ي مدوله شده ي فرکانسی محاسبه می نماید. بدین ترتیب که زمان ارسال موج فرکانس f1 و در زمان دریافت فرکانس مبدا با توجه به تغییر دندانه اره اي مقدار دیگري مانند f0 خواهد بود. لذا مقدار تفاوت این دو فرکانس رابطه ي مستقیم با فاصله ي سطح مایع با ترانسمیتر راداري خواهد داشت.

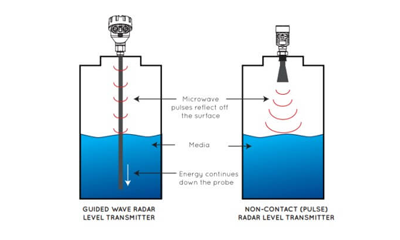

روش عملکرد ارتفاع سنج راداری

طول موج امواج رادیویی در حدود 12 الی 52 میلی متر ارسالی از سوي این نوع سیستم اندازه گیري قابلیت نفوذ به محیط هاي کدر نظیر بخارات را میسر می نماید . از سوي دیگر شدت امواج رادیویی منتشره زیر یک هزارم میزان استاندارد تشعشع ایمن براي بدن انسان می باشد.

اجزاء سیستم اندازه گیري راداري عبارتست از: آنتن، گیرنده، ترانسمیتر، نمایشگر، سیستم هاي تبادل اطلاعات نظیر فیلدباس و سیستم پردازش سیگنال دیجیتال (اسپکتروم آنالایزر) که براي به دست آوردن طیف فرکانس سیگنال دریافتی و در نتیجه سطح مایع مورد استفاده قرار می گیرد.

در صورت وجود اشیاء مزاحم در مسیر انتشار امواج، تداخل امواج دریافتی ناشی از سطح مایع با برگشتی هاي ناخواسته می توانند ایجاد خطا نمایند که با روش هایی نظیر تکنولوژي سیگنال دقت و سرعت بالا قابل تشخیص و تا حدودي قابل حذف می باشد .

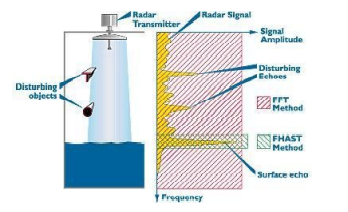

نحوه ی حذف تداخل با روش FHAST

روش دیگر که دقیقتر از این روش می باشد تحت عنوان MIP بوده که با شمارش تعداد شیفت هاي فازي سیگنال سطح واقعی را محاسبه می نماید و در حالت بروز اشکال در روند محاسباتی از روش FCMW به عنوان Backup استفاده می کند.

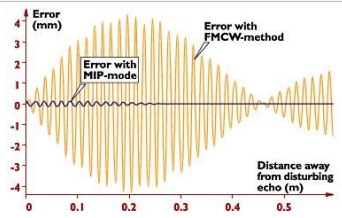

مقایسه ی دقت اندازه گیری روش MIP یا FCMW
