روش های اندازه گیری فشار:

بوردن تیوب (Bouurdun Tube):

بوردون تیوب ازیک لوله پیچشی عمدتاً از جنس فلز قابل ارتجاع تشکیل شده است. این لوله از یک طرف مسدود و از طرف دیگر آزاد می باشد که سر دوم به نسبت فشار اعمالی منحرف می گردد و این انحراف با انجام تنظیمات و کالیبراسیون می تواند به عنوان مرجع اندازه گیري فشار مورد استفاده قرار گیرد . فشار گاز ورودي باعث باز شدن تیوپ به سمت شعاع خارجی می شود، بنابراین با انتقال این فشار به یک عقربه می توان آن را اندازه گیري نمود.

انواع بوردن تیوب:

1- سنسور نوع C:

فشار عبارتست از نیروي وارده بر واحد سطح که آنرا با علامت اختصاريهمانطور که در شکل می بینیم، در نوع C با وارد شدن فشار به یک سر آن، سر دیگر به سمت بیرون خم شده که این حرکت به یک فنر منتقل می شود. سنسور نوع معمولاً در داخل فشار سنج ها بکار می رود. یک میله رابط به نوك متحرك لوله C و انتهاي دیگر آن به یک چرخ دنده قطاعی متصل شده است وچرخ دنده با یک چرخ دنده ي کوچک درگیر شده که میله متصل به عقربه را می چرخاند و در نتیجه فشار به فشار سنج وارد می شود و موقعیت عقربه در روي صفحه مقدار فشار را نشان می دهد.

روش اندازه گیری بوردون تیوب از نوع C شکل

2- سنسور نوع حلزونی (Spiral Type):

گاهی ممکن است طول لوله ي بوردن به قدري زیاد شود که زاویه آن از 360 درجه بگذرد ی. عنی لوله به صورت یک دایره کامل در آمده و از آن هم تجاوز کند. این حالت براي افزایش حساسیت و دقت در اندازه گیري فشارهاي پایین مورد استفاده قرارمی گیرد.

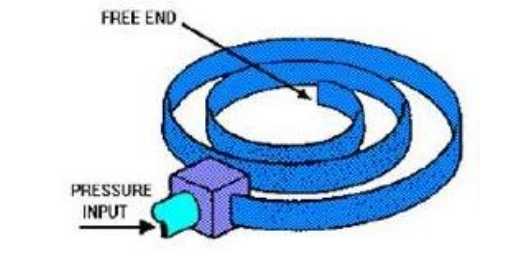

روش اندازه گیری بوردون تیوب از نوع مارپیچی یا حلزونی

3- سنسور نوع حلقوی (Helical Type):

براي اندازه گیري فشار زیاد تا( حد 10000 پوند بر اینچ مربع، 600 از )بار لوله بوردن حلقوي استفاده می کنند . فشارسنج ها و ثبت کننده هایی که از لوله بوردن نوع حلقوي و حلزونی استفاده می کنند داراي اصطکاك کمتر و حساسیت زیادتري می باشند.

دیافراگم ( Diaphragm):

دیافراگم، یک مبدل مکانیکی فشار می باشد که براي آشکارسازي تغییرات اندك فشار، بکار می رود. دیافراگم از یک صفحه تخت یا داراي انحنا تشکیل شده است که با یک اهرم به یک عقربه متصل شده است. با اعمال فشار به دیافراگم و تغییر شکل آن، اهرم متناسب با فشار اعمالی جابجا می شود. بدین وسیله می توان فشار اعمال شده را اندازه گیري کرد . فلز بکار رفته بایستی از نوع الاستیکی باشد . چون فشار فرآیند به سطح وسیعی وارد می گردد از این رو دستگاه نسبت به تغییرات اندك فشار، داراي حساسیت می باشد

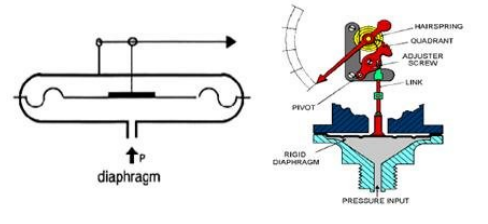

روش اندازه گیری دیافراگمی

کپسولی (Capsule):

یک کپسول از دو دیافراگم فلزي تشکیل شده که در محیط به یکدیگر جوش شده اند. فضاي بین دو دیافراگم با سیال تراکم ناپذیري با ویژگی هاي مخصوص پر شده است

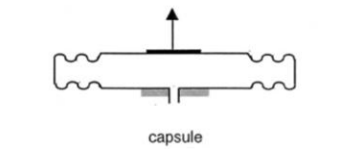

روش اندازه گیری کپسولی

در بعضی طرح ها می توان چندین کپسول را با یکدیگر سري نمود. در این حالت جابجایی ناشی از فشار، برابر مجموع جابجایی هاي کپسول ها می باشد وبدین ترتیب شیب اندازه گیر افزایش می یابد

دمنده ( Bellows):

از یک لوله به شکل آکاردئون تشکیل شده است که خاصیت الاستیکی داشته و در برابر خوردگی مقاوم است.یک سر این دمنده بسته است که با اعمال فشار بر آن، طولش تغییر کرده و با جابجایی عقربه متصل به آن میزان فشار مشخص می شود. از دمنده ها براي اندازه گیري فشارهاي پایین یا فشار هاي خلاً استفاده می شود .

روش اندازه گیری دمنده
