مقدمه:

یکی از پر مصرفترین وسایل ابزار دقیق در واحدهاي صنعتی، ترانسمیترهاي فشار می باشند که براي اندازه گیري فشار، اختلاف فشار، جریان سیالات و ارتفاع مایعات به کار می رود. این نوع ترانسمیتر در دو نوع اندازه گیر اختلاف فشار و فشار وجود دارد که بسته به کاربرد و طراحی پروسس به کار گرفته می شوند :

1- ترانسمیتر اختلاف فشار( DPT):

فشار عبارتست از نیروي وارده بر واحد سطح که آنرا با علامت اختصاريهمانطور که در شکل می بینیم، در نوعاین نوع ترانسمیترها اختلاف دو فشار را اندازه گیري می کنند. لذا براي تست و کالیبراسیون آنها ورودي قسمت فشار پایین (Low Pressure) آنرا در فشار اتمسفر آزاد گذاشته و به قسمت فشار بالا( High Pressure) مقدار معینی از فشار اعمال کرده آنگاه ترانسمیتر را در فشارهاي مختلف تست یا کالیبراسیون می کنیم.

جهت تست و کالیبراسیون این نوع دستگاهها در واحد، از انواع پمپ دستی (Hand Pump) با دقت مناسب و در کارگاه از کالیبراتور استفاده می شود. براي تامین ولتاژ الکتریکی، توسط یک منبع تغذیه ولتاژ 24 ولت جریان مستقیم به آنها اعمال می کنیم.

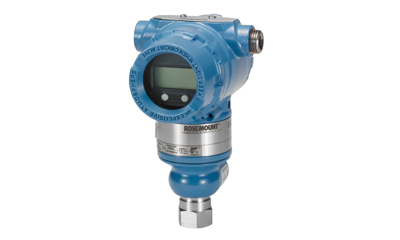

2-ترانسمیتر فشار(PT):

این نوع ترانسمیتر تنها یک فشار را از یک نقطه اندازه گیري می کند. کالیبراسیون و تست ترانسمیترهاي فشار همانند ترانسمیترهاي اختلاف فشار می باشد، با این تفاوت که این ترانسمیترها فقط به یک فشار متصل میشوند.

یک DPT از قسمتهاي زیر تشکیل شده است:

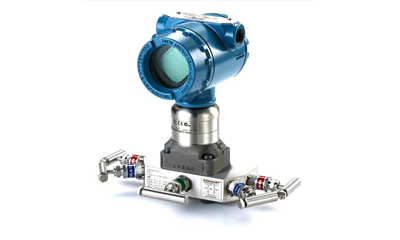

یک Cell که شامل سنسور فشار می باشد و معمولاً شامل دو قسمت High و Low است، قسمت دیگر یک مدار الکترونیکی می باشد که خروجی حاصل از سنسور را به سیگنال 20 - 4 میلی آمپر تبدیل می کند. انتهاي Cell به یک Manifold وصل می شود که کار گذاشتن در سرویس و یا از سرویس خارج کردن آن را راحت تر می کند.

انواع ترانسمیتر فشار

• • ترانسمیتر فشار به همراه نمایشگر
• • ترانسمیتر فشار مخصوص محیط های انفجاری
• • ترانسمیتر فشار تفاضلی
• • ترانسمیتر فشار هوشمند
• • ترانسمیتر فشار پایین
• • ترانسمیتر فشار صنعتی
• • ترانسمیتر فشار قلمی

هم چنین دسته ای از ترانسمیترهای فشار موجود هستند که برای اندازه گرفتن شکل پویای تغییرات سریع طراحی می شوند. مثالی که می توان از کاربرد این نوع ترانسمیترهای فشار بیان کرد اندازه گرفتن فشار احتراق سیلندر موتور و یا گاز توربین است.

در انتخاب تراسمیترهای فشار بایستی نکات زیر را در نظر داشت

• • منفی یا مثبت بودن فشار
• • دقت وسیله
• • مطلق یا نسبی بودن فشار
• • محدوده اندازه گیری
• • نوع خروجی لازم
• • نوع خورندگی ماده
